VS桝｜アートVS側溝と外寸が一致する外フラット式集水桝｜T-25対応

VS CATCH BASIN

アートVSシリーズ
VS桝

集水桝が側溝より幅広いと、桝だけが車道側に張り出します。舗装は桝まわりで切り回しになり、区画線は途切れ、桝の角は欠けます。 VS桝は、当社アートVS側溝の外幅に合わせて外寸を設計した外フラット式の集水桝です。据え付けただけで通りが出ます。

VS桝は当社のアートVS側溝に接続するための専用設計です。溝幅が同じであれば外寸が一致します。他社製の可変側溝や、断面の異なる大型VS側溝には接続できません。

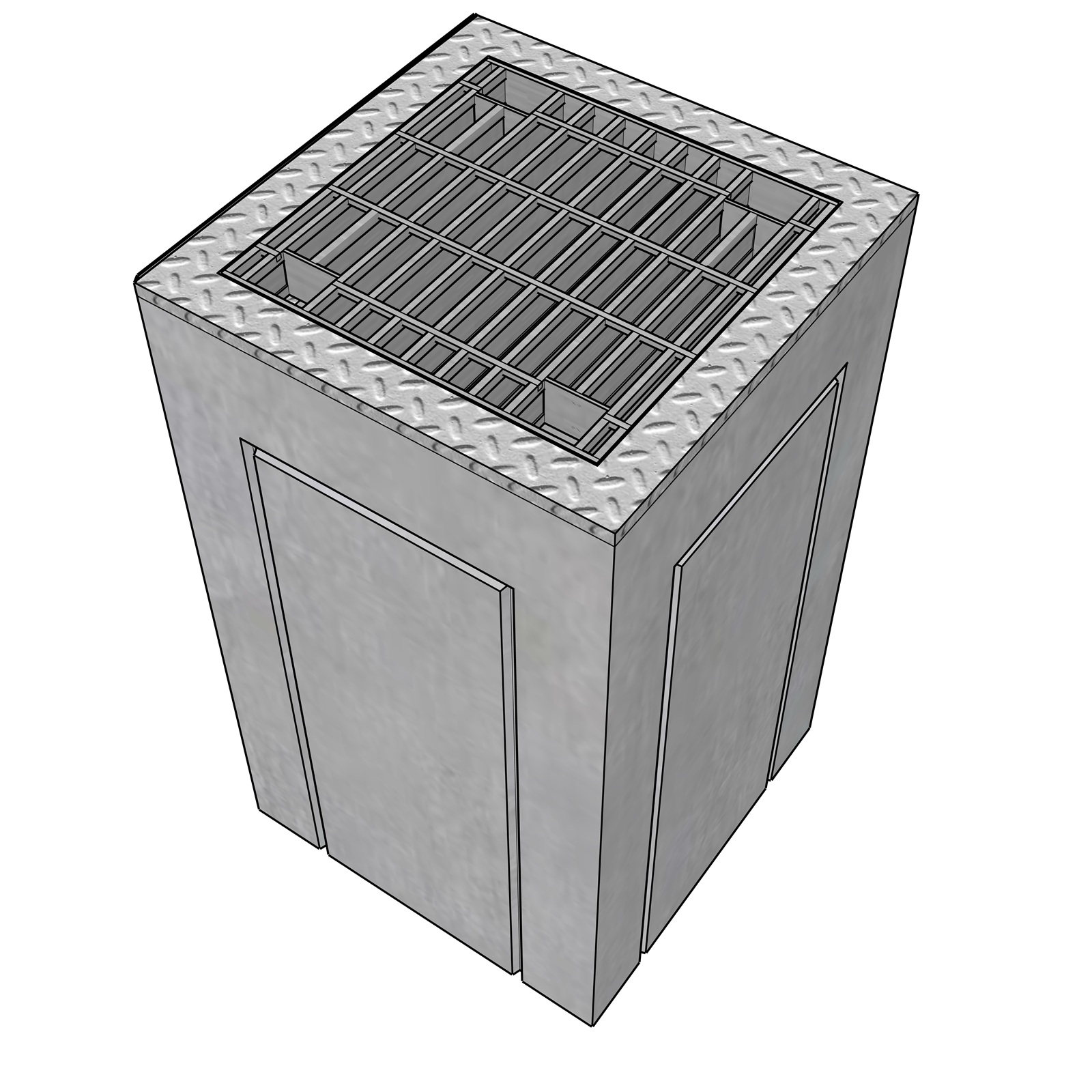

VS桝の本体。天端を縞鋼板受枠で覆い、グレーチングを納めた外フラット式のプレキャスト集水桝

T-25車道用の荷重区分に対応
5種300角〜600角・300×600
0mm側溝からの張り出し
現場開口加工（事前打合せ不要）

寸法・数量を送って相談する図面データ（PDF・JWW・DXF）

可変側溝と外幅が同じ｜アートVS専用設計の外フラット桝

一般的な集水桝は側溝幅と無関係に規格が決まっているため、接続部で段差や張り出しが生じ、その調整が現場の手間になります。 VS桝は溝幅が同じであれば桝と側溝の外寸が一致するため、調整作業自体が不要です。舗装端部との取り合いが良く、区画線の連続性も確保できます。

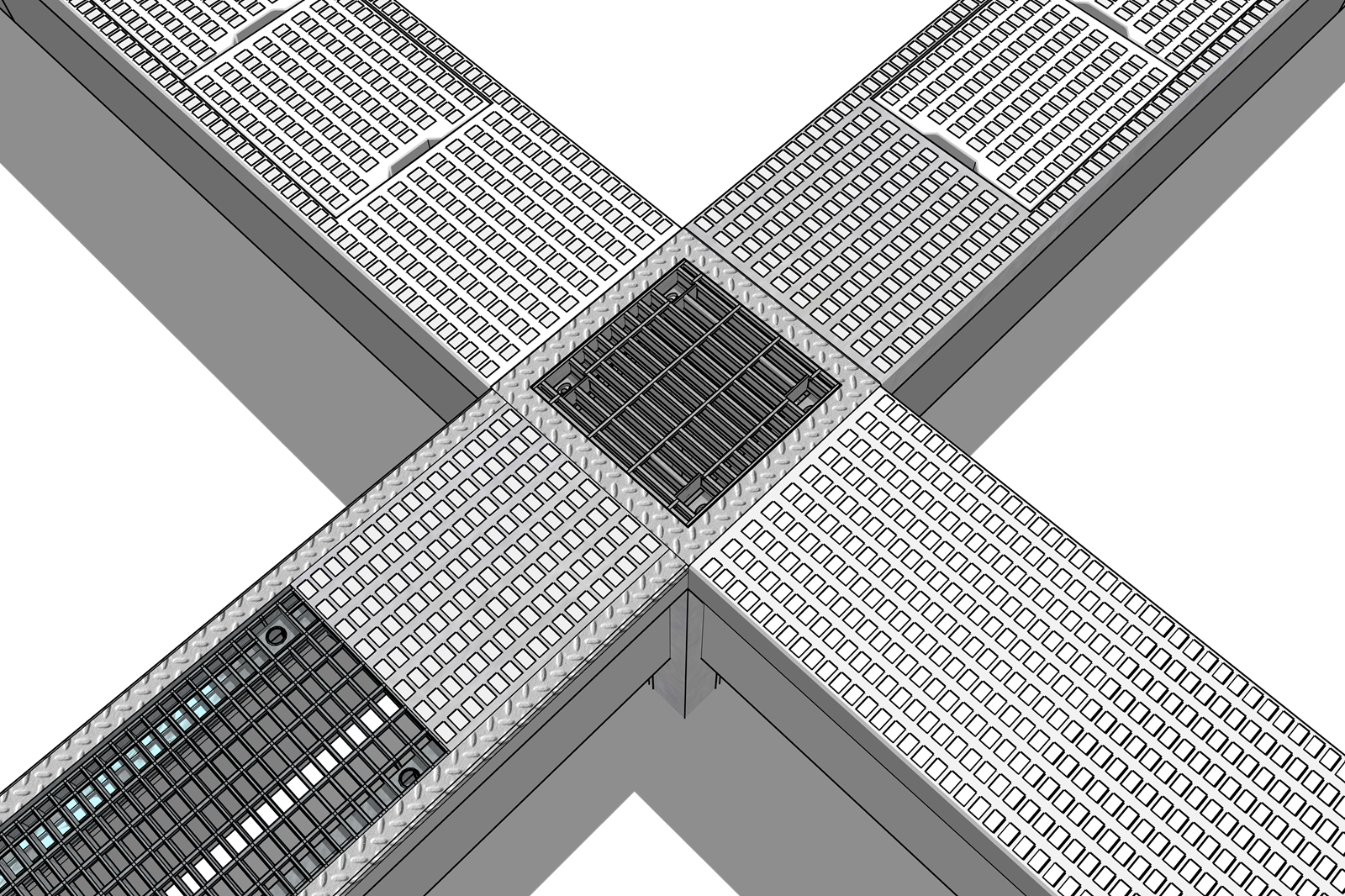

VS桝とアートVS側溝の交差部。桝と側溝の外形が一致し、段差や張り出しが生じていない状態 — 交差部の拡大。縦断と横断が交わる箇所も、桝で通りを崩さずに納まります。

集水部の三つの納め方
項目	現場打ち集水桝	一般のプレキャスト桝	VS桝
側溝との外寸	調整して合わせる	桝が張り出す	一致する
型枠・養生	必要	不要	不要
舗装の取り合い	施工精度に左右される	桝まわりで切り回し	直線のまま通せる
区画線	施工精度に左右される	途切れやすい	連続を確保できる
開口位置	自由	発注時に指定	現場で加工
天端の角欠け	発生する	発生する	鋼製受枠で保護

アートVSシリーズをつなぐ接点になります

VS桝は、アートVSシリーズの各製品をつなぐ集水部の製品です。溝幅が同じであれば、下記のいずれとも外寸を揃えたまま接続できます。曲線区間はフレキシブル側溝、45°〜90°の折れ点はコーナー、集水部と交差部はVS桝。この組み合わせで、直線からカーブまで一連の水路を一つの断面で構築できます。

大型VS側溝（W700〜1000）は断面規格が異なるため、VS桝では接続できません。大型の水路で集水部が必要な場合は、現場条件をお知らせいただければ個別に検討します。

規格・寸法・参考重量

VS桝寸法一覧（単位：mm）
呼び名	A	B	A'	B'	H'	参考重量 (kg)	側溝対応サイズ
300×300	300	300	500	500	660	196	300–400
					860	245	500–600
					1060	293	700–800
					1260	353	900–1000
					1460	400	1100–1200
400×400	400	400	610	610	665	250	400
					865	312	500–600
					1065	371	700–800
					1265	445	900–1000
					1565	535	1300–1500
500×500	500	500	720	720	875	405	500–600
					1075	484	700–800
					1275	556	900–1000
					1475	628	1100–1200
					1775	733	1300–1500
600×600	600	600	830	830	885	491	400–600
					1085	583	700–800
					1285	669	900–1000
					1485	755	1100–1200
					1685	850	1300–1400
					1885	932	1500–1600
300×600 （長方形型）	300	600	500	830	660	247	300–400
					860	304	500–600
					1060	360	700–800
					1260	402	900–1000
					1460	451	1100–1200

A・B＝内空寸法、A'・B'＝外寸、H'＝全高。参考重量はコンクリート本体の数値で、グレーチング重量は含みません。詳細は製品図（図面№1603-2023）をご確認ください。

蓋・受枠

荷重区分：T-25
グレーチング：普通目／細目
受枠：縞鋼板受枠（110度オープン式／ボルト固定式）

一覧にないサイズも対応可能です。寸法と数量をお知らせいただければ、納期とあわせてご回答します。

施工性と維持管理

開口は現場で

開口を設けずに出荷します。外面に側溝形状に合わせた切り溝を設けてあり、壁面も薄いため現場での開口加工が容易です。開口位置の事前打合せが不要になります。

角が欠けない

桝の上端部を鋼製受枠で覆っているため、車両通行による角欠けが発生しません。

清掃が容易

ゴミカゴを標準装備しています。110度オープン式なら、蓋を開けたまま作業できます。

錆に強い

鋼製受枠にはZAM鋼板を使用しています。

図面データ

VS桝の図面データです。会員登録・ログインは不要で、そのままダウンロードいただけます。

VS桝 JWWzip DXFzip PDF

よくいただくご質問

一覧にないサイズも作れますか: 対応可能です。寸法と数量をお知らせください。納期とあわせてご回答します。
既設の側溝に接続できますか: 側溝の外幅によります。図面をお送りいただければ確認します。
大型VS側溝にも使えますか: 大型VS側溝（W700〜1000）は断面規格が異なるため接続できません。現場条件をお知らせいただければ個別に検討します。
グレーチングの種類は選べますか: 普通目／細目、110度オープン式／ボルト固定式から選択できます。
開口位置は指定できますか: 開口を設けずに出荷し、現場で切り溝に沿って加工いただく方式です。事前の位置打合せは不要です。

お見積り・ご相談

お問い合わせフォームからご連絡ください。次の内容をお知らせいただけると、そのままご回答できます。

ご希望のサイズ（呼び名・H寸法）と数量　※一覧にないサイズもご相談ください
接続する側溝の種類と内空幅
グレーチングの種類（普通目／細目、110度オープン式／ボルト固定式）
現場の所在地とご希望納期

平面図や断面図がある場合は、フォームに添付いただければ寸法の確認までこちらで行います。

お見積依頼・お問い合わせ

供給について

千葉県内の現場へは、当社工場より直接お届けしています。関東近郊の現場については、供給体制のご相談のうえ対応いたします。現場の所在地・数量・ご希望納期をお知らせください。
