  道路系製品ラインナップ    Road products

 道路系製品は「側溝関連製品」と「縁石・境界ブロック関連製品」を各種、取り揃えています。

 側溝関連製品

フレキシブル側溝
カーブ・コーナー施工自在型側溝です
防草側溝
路肩の雑草の発芽を抑制します
FR側溝(フリーローテーション)
横断勾配に自在に対応出来ます

VS側溝(標準・土留・横断・暗渠)
自由に縦断勾配調整できる可変側溝です
エコノミー側溝
スリムな落ち蓋側溝・横断もあります
かんたん側溝
勾配調整可、蓋のバリエーションも豊富です

排水金具付側溝
透水舗装の側面排水に対応出来ます
DR2側溝(管渠型側溝)
管渠型側溝様々な規格があります
横断側溝
グレーチング・トライポット式など

千葉県型側溝(CH)
LDU側溝(長尺U字溝)
JIS側溝

U字溝(鉄筋コンクリートU型)


 縁石・境界ブロック関連製品

防草ブロック
路肩の雑草の発芽を抑制します
バリアフリー(組合タイプ)
CBL(千葉市タイプ)

エプロンブロック
歩車道・境界ブロック
鉄筋コンクリートL形

 VS側溝(標準・土留・横断・暗渠)

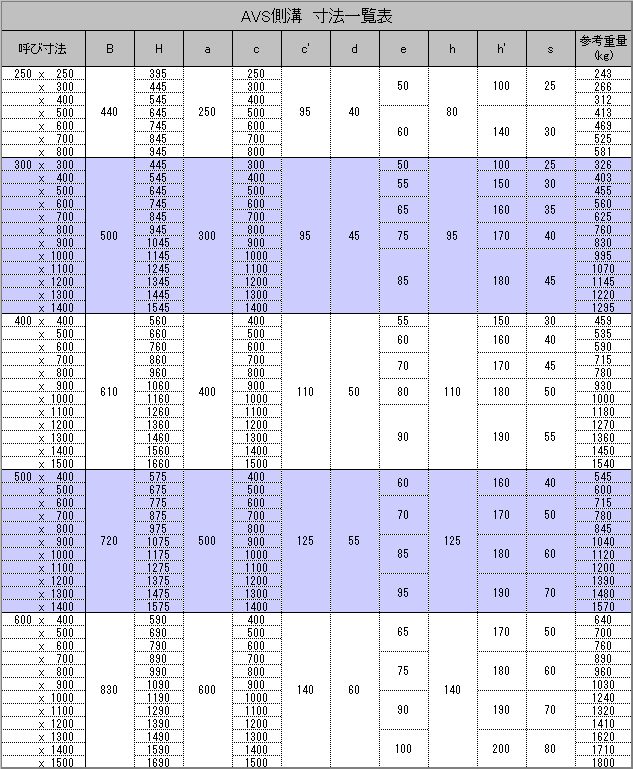

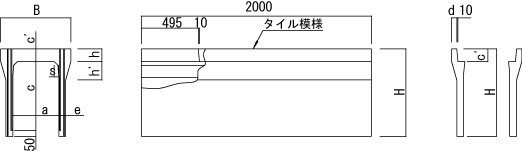

AVS側溝  (標準自由勾配側溝)

可変側溝の定番商品。T-25車両縦断走行に対応しています。
製品表面にはタイル模様が施されており、歩行者の安全にも留意しています。

現場にてインバートコンクリートを打設することで自由に勾配調整ができるので、勾配の取れない現場では特に使い勝手が良く、また従来の落ち蓋式の側溝よりも経済性に優れています。

製品のバリエーションが豊富に用意されており、側溝幅で250mmから2000mmまで、深さも250mmから2000mmまで規格化されてます。

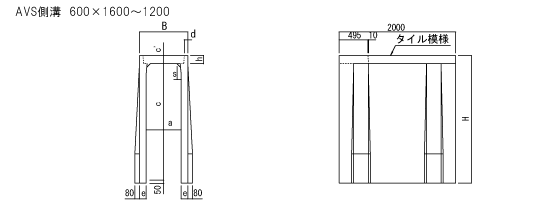

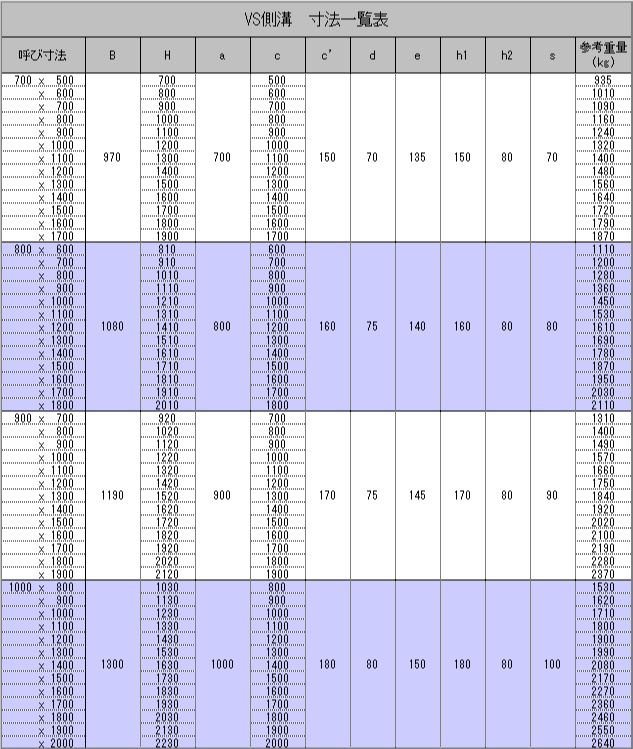

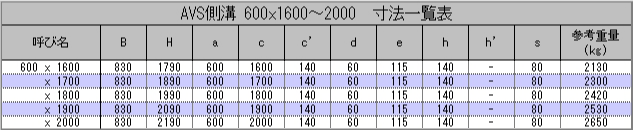

側溝の高さHが、1600mm〜2000mmまで対応できる超深型の可変側溝です。

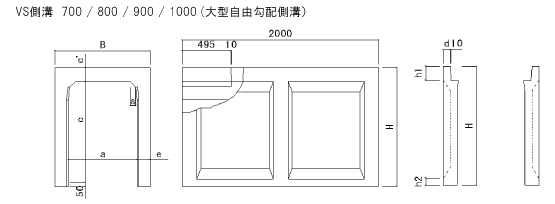

大型の可変側溝です。ワイドが700mmから1000mmまで用意されていて、勾配の少ない現場、
逆勾配の水路等で威力を発揮します。 また、落とし蓋の大型水路としては、最も低コストです。

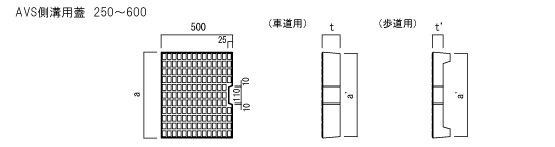

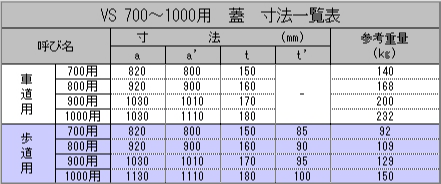

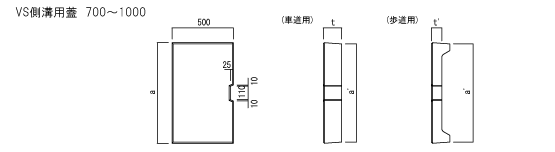

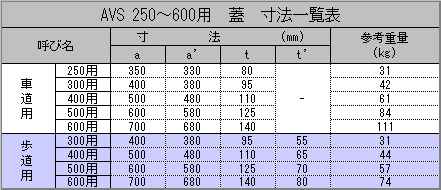

可変側溝の蓋には、車道用と歩道用があり、車道用はT-25縦断対応となっています。

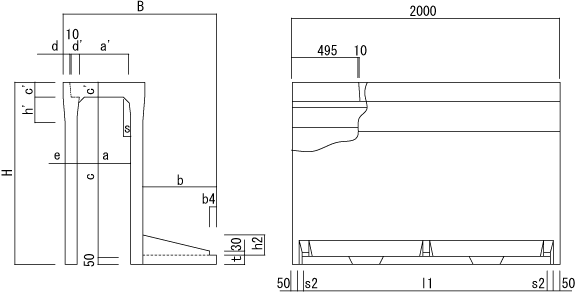

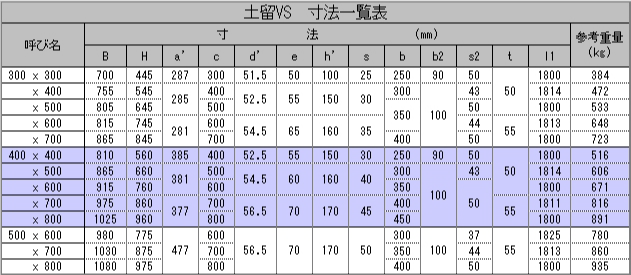

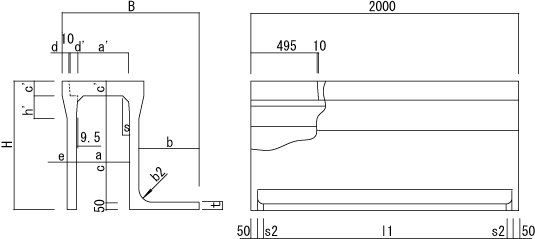

土留AVS側溝  (土留自由勾配側溝)

隣地との境界に段差がある場合など、擁壁のように使用することが出来ます。

側溝の片側に反力が期待できない場合を想定した可変側溝で、L型擁壁のように底版部に張出があり、可変側溝でありながら、擁壁の機能も果たしています。

従来は、底版部を現場打ちするしか方法がありませんでしたが、土留AVS側溝ではプレキャスト製品で標準化されています。

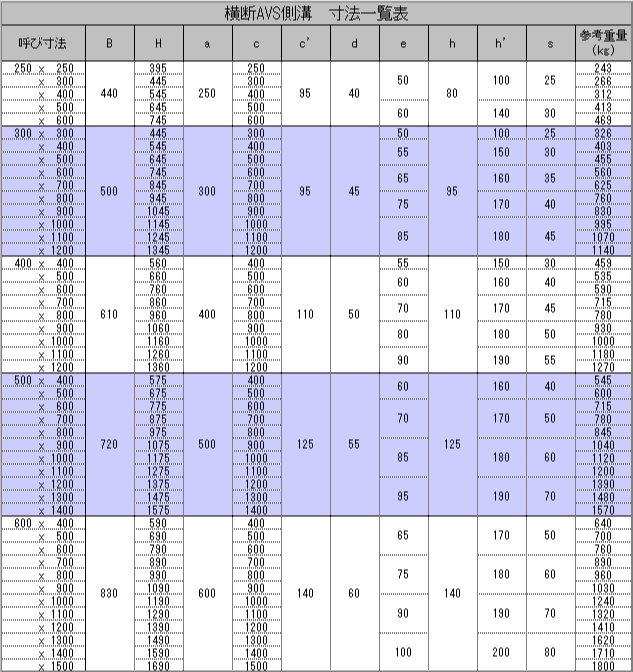

横断AVS側溝  (横断自由勾配側溝)

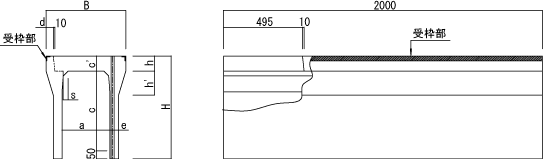

T-25横断部用の可変側溝です。

受枠で端部を保護し、ボルトで本体受枠とグレーチングを固定します。

グレーチングは、普通目、細目の2種類から選択でき、車両横断箇所では普通目、歩行者の通行も考慮する場合は一般的に細目のグレーチングが使用されます。

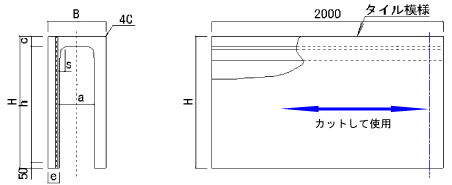

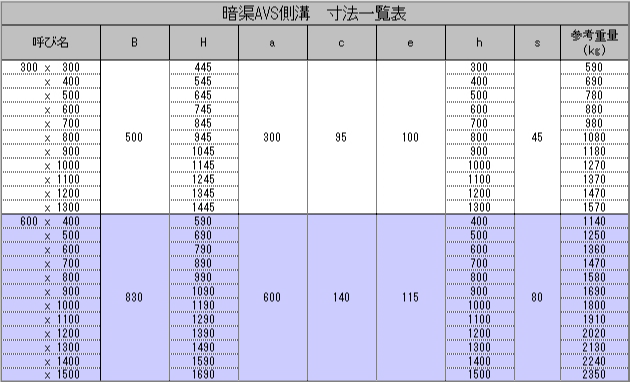

暗渠AVS側溝  (暗渠自由勾配側溝/カット用製品)

可変側溝の施工現場では、短尺製品が欠かせません。
暗渠AVSは、短尺専用の製品で、現場打ちや製品カットをプレキャストで解決できます。
L=500mm〜1900mmで工場対応で製作・納品できます。






道路系製品トップへ


 かんたん側溝

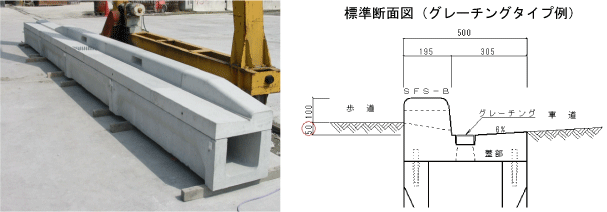

かんたん側溝 (セミフラット側溝)



【特 長】


 ■かんたん側溝(セミフラット側溝)は交通バリアフリー法(平成12年11月15日施行)に準じた商品です。

 ■ブロック部分は、千葉県型歩車道境界ブロック(セミフラット用)と同一形状です。(製品は2m)

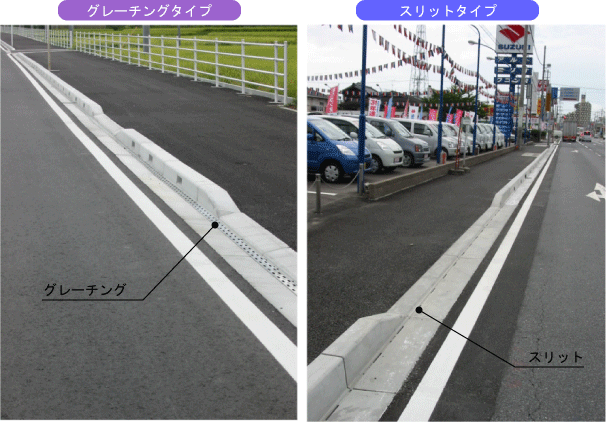

 ■集水用溝は、グレーチングタイプ・スリットタイプの2種類を用意しております。

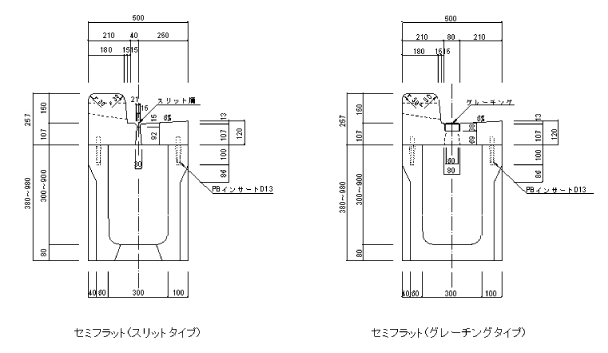

【標準断面図】

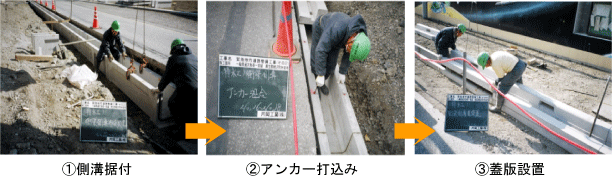

【施工手順】

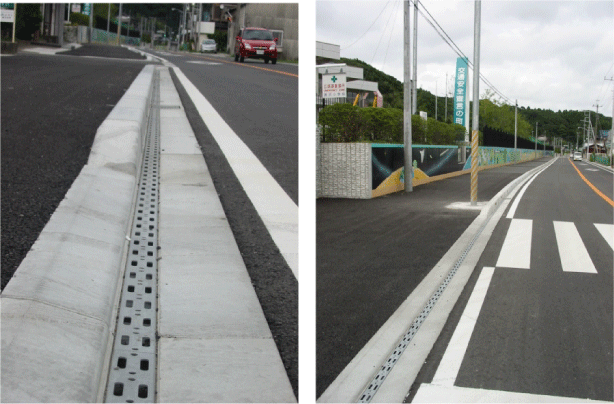

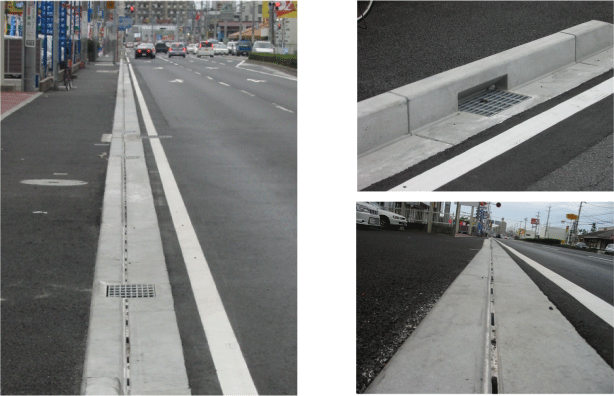

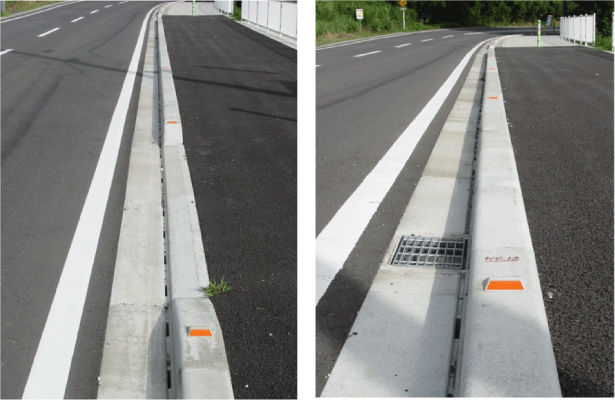

【施工例】

  千葉県長生郡睦沢町(一般県道大多喜一ノ宮線)



  千葉県長生郡長南町(一般県道長柄大多喜線)



  千葉県東金市(国道126号)



道路系製品トップへ


 排水金具付側溝

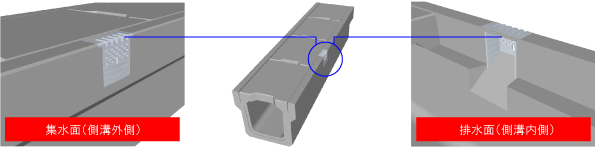

排水金具付側溝 『排水ドレン側溝』


■路肩の水たまり対策  ■透水性舗装対応  ■通常舗装の沈下対応





排水金具付側溝は、人と環境に配慮した側溝です。

側溝と接する路肩の舗装が沈下して、水たまりが出来てしまう事があります。(上記写真)歩行車にとって歩きにくいばかりか、場合によっては重大な事故に繋がり、安全面でも大きな問題です。さらに、通過する車両に水しぶきを浴びて不快な思いをした経験がある人は大変多いと思います。『排水金具付側溝』は人と環境に優しい製品です。



             本体の規格寸法は千葉県型側溝(CH)をご覧下さい。>>詳しくはこちら

             VS側溝などにも対応可能ですので、詳しくはお問合せ下さい。
道路系製品トップへ


 DR2側溝(管渠型側溝)


DR2側溝(管渠型側溝)

〔使用場所〕

●管渠型側溝DR2は、道路整備や区画整理事業の宅内道路の路側排水及び道路横断側溝として安心して使用できる製品です。
●円形ボックスカルバートとして深い埋設が可能です。

〔特  徴〕

1. 大型車輌を考慮した安全性の高い製品です。
2. 蓋掛けがない暗渠タイプなので、側溝上を車輌が通過しても騒音がなく静かです。
3. 内面が円形なので流水に適し、現場打ち処理の対応がしやすい形状です。
4. 製品接合には、不同沈下等が生じ難い、ボルト連結工法を採用しています。
5. エプロンや境界ブロックを組み合わせることで、容易に勾配調整ができます。

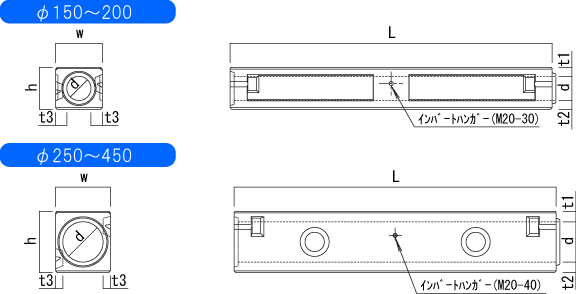

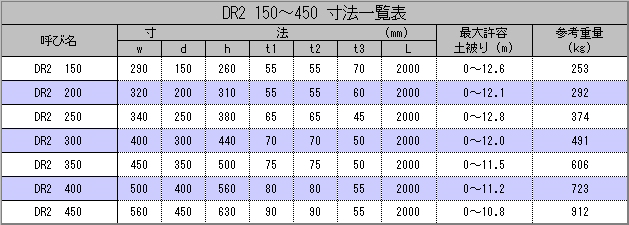

φ150〜450




 ※溜め桝や集水桝・グレーチング仕様などは別途お問合せ下さい。

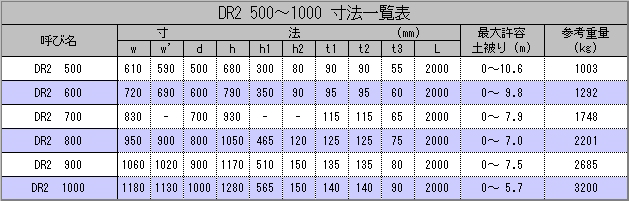

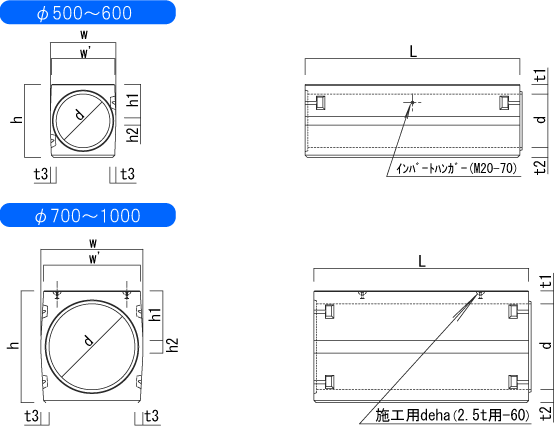

φ500〜1000




 ※溜め桝や集水桝・グレーチング仕様などは別途お問合せ下さい。


道路系製品トップへ


 横断側溝


横断側溝



T-25横断側溝で、壁厚も様々なタイプがご用意出来ます。


グレーチング蓋はT-25の細目と普通目が選択でき、蓋の騒音防止対応のトライポットタイプ製品もあります。


坂道施工に適した、横断側溝の勾配対応製品
『FR側溝』もありますので、合わせてご覧下さい。>>詳しくはこちら

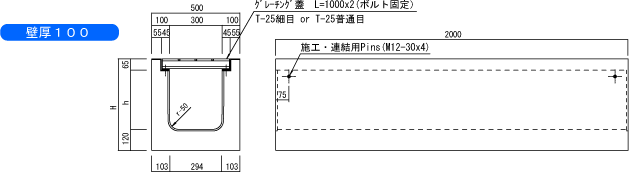

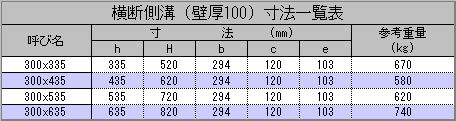

横断側溝(壁厚100)

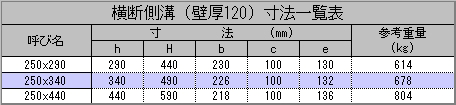

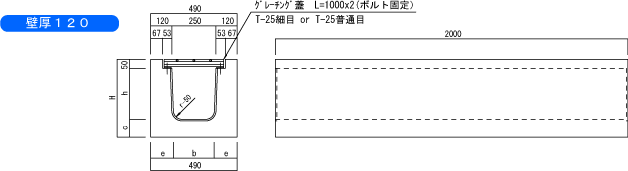

横断側溝(壁厚120)

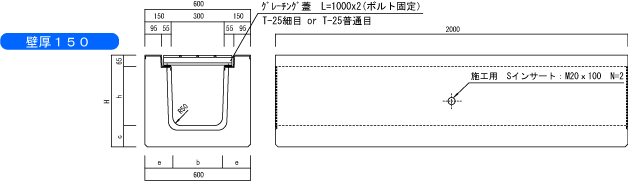

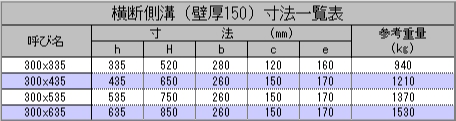

横断側溝(壁厚150)

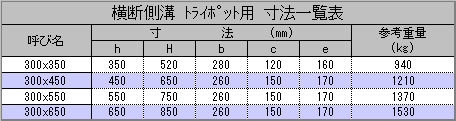

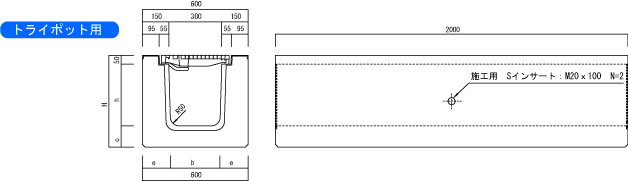

横断側溝(トライポット用)




道路系製品トップへ


 千葉県型側溝(CH)


県型側溝(CH)

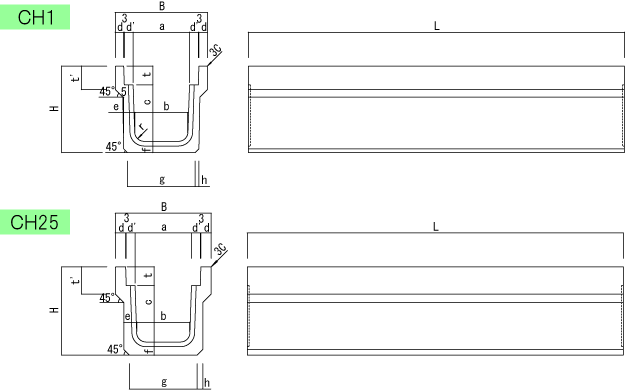

千葉県型の落ちふた式側溝 (CHはCHIBAの略称) CH-1(歩道用) と CH-25(車道用) があります。


CH-25(車道用)はT-25後輪荷重(5.0KN)の縦断走行を想定しています。


T-25横断箇所には、横断専用の製品(ボルト固定式グレーチング)が用意されています。

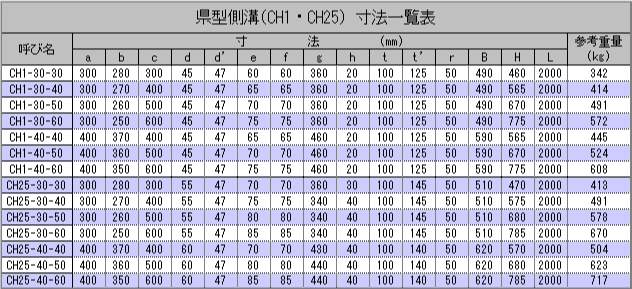

県型側溝(CH) 本体

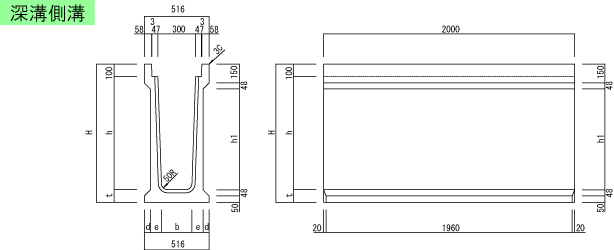

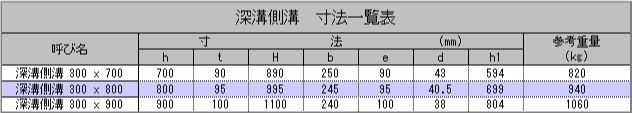

深溝側溝 本体

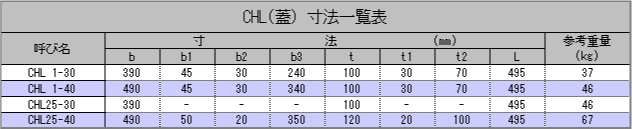

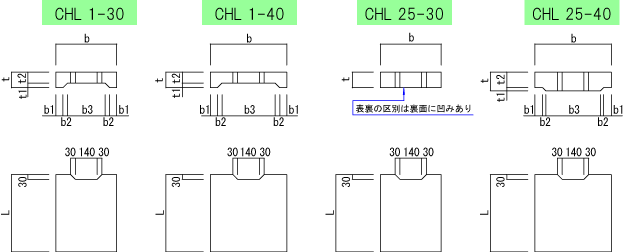

CHL 蓋




 ※CHL(蓋)は県型側溝(CH)と深溝側溝の共通蓋です。

道路系製品トップへ

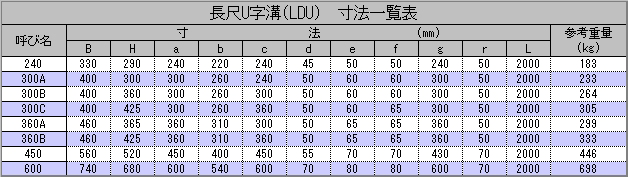

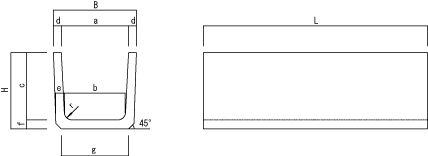

 LDU側溝(長尺U字溝)


LDU側溝(長尺U字溝)


平成5年に千葉県農林水産部の要望によって規格化された側溝で、製品長を従来の60cmから200cmに長尺化しました。主として車道に平行に設置されるU型側溝です。






道路系製品トップへ

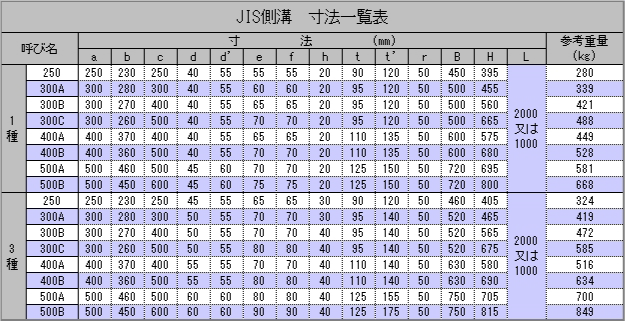

 JIS側溝

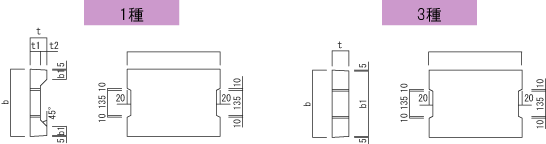

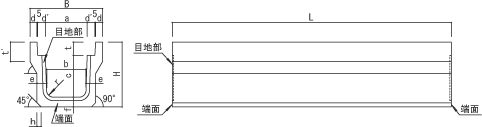

JIS側溝(落ち蓋式U型側溝)


JIS A 5372規格の落ち蓋式U形側溝です。

 1種・・・・主として歩道に設置
 3種・・・・車道に並行して設置

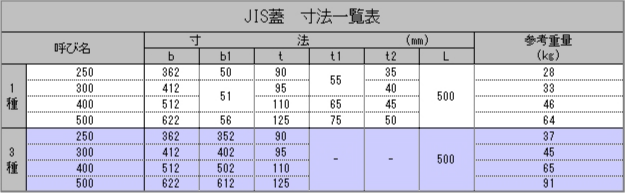

JIS側溝 蓋




道路系製品トップへ


 U字溝(鉄筋コンクリートU型)

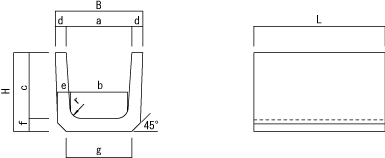

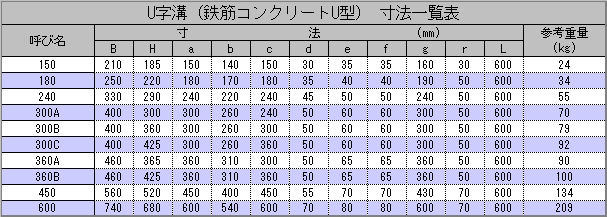

U字溝(鉄筋コンクリートU型)

一般的なU字溝で、様々なサイズがあります。

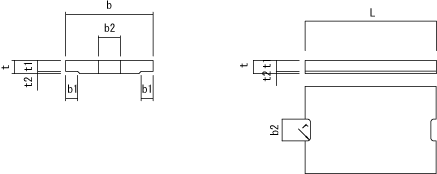

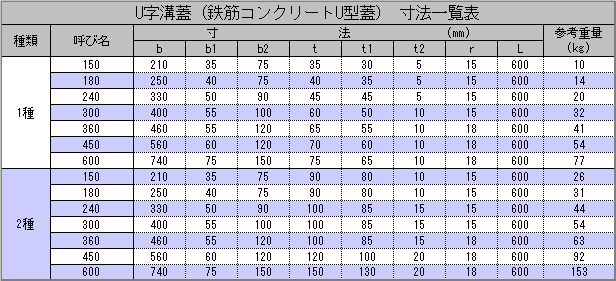

U字溝 蓋






道路系製品トップへ


 バリアフリー(協会タイプ) BFL / BFSL


バリアフリー(協会タイプ) 『 BFL / BFSL 』

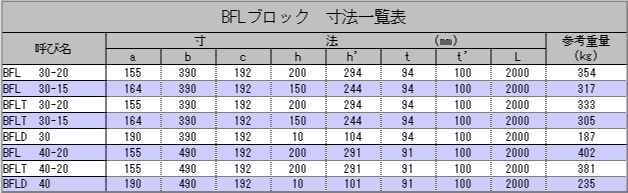

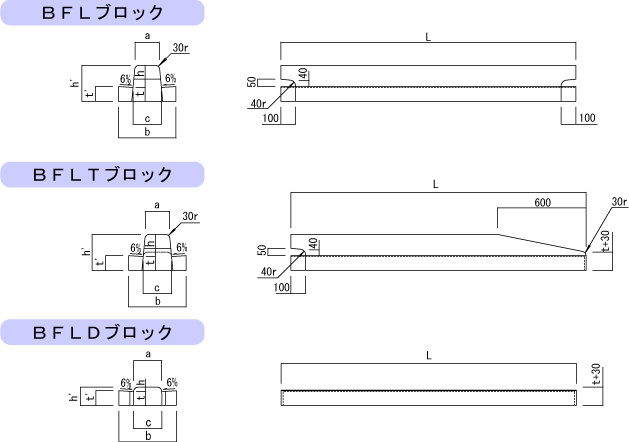

■BFLブロック

BFLブロックは、千葉県コンクリート製品協同組合の規格品。側溝蓋とブロックを一体化し、歩道部のスペース拡大、歩行者の利便性を向上させています。

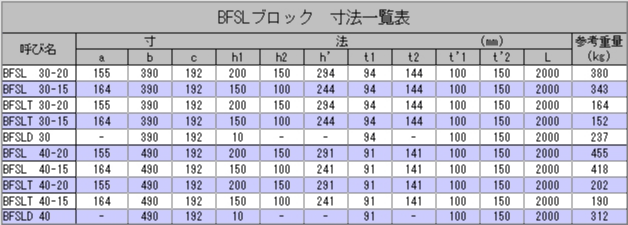

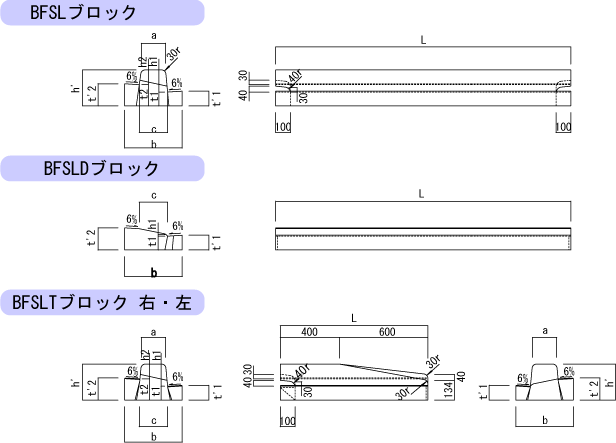

■BFSLブロック

BFSLブロックはBFLブロックの特徴をそのままに、歩道側を50mm高くしたセミフラット対応製品です。



B F L






B F S L





道路系製品トップへ

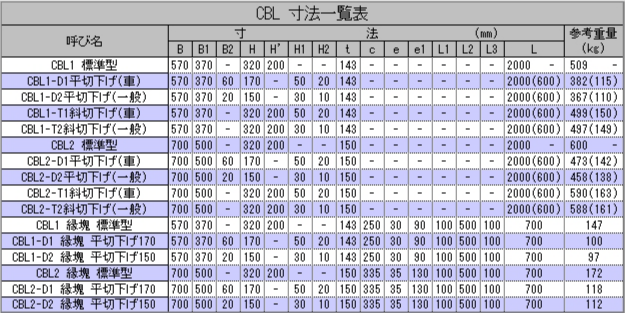

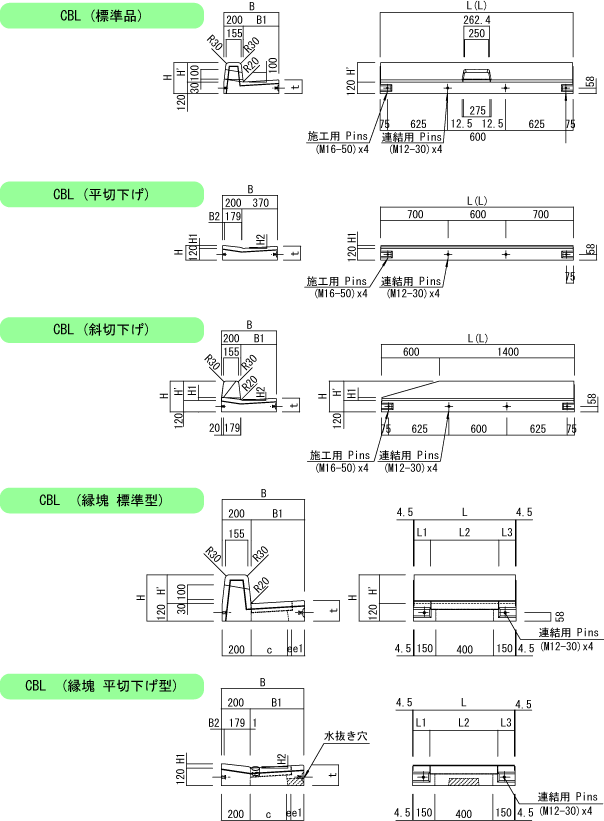

 CBL(千葉市タイプ)


CBL(千葉市タイプ)



CBLは、千葉市型のエプロンブロックで CBL1 と CBL2 の2種類があります。

CBL1は総幅570mm、 CBL2は総幅700mm。 エプロン部の高さも、150mmと200mmの2種類があり合計4種類のパターンが選択できます。

また出入口用、縁塊用も用意されています。






C B L







道路系製品トップへ


 エプロンブロック

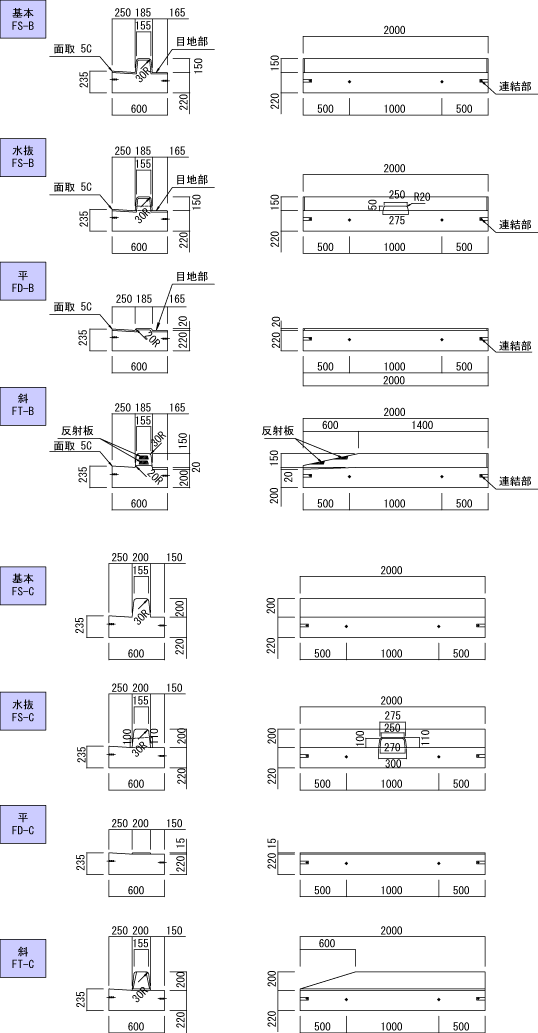

エプロンブロック



現場打ちのエプロン部をプレキャスト化した商品。施工期間が大幅に短縮できます。

歩車道ブロックのFS-B、FS-Cを使用する現場で使用されるエプロン部は220/235mmで規格されていますが、厚肉タイプも制作できます。


※防草機能付のエプロンブロック (WB タイプ)も用意できます。

防草ブロックはこちらをご覧下さい。
>>詳しくはこちら












道路系製品トップへ


 歩車道・境界ブロック

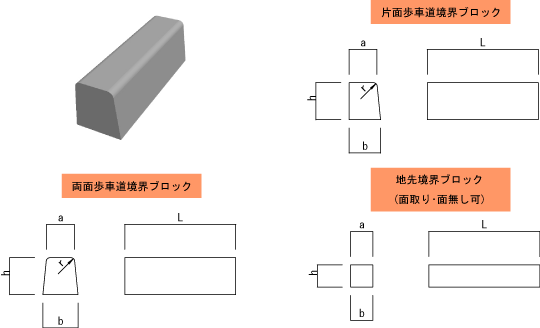

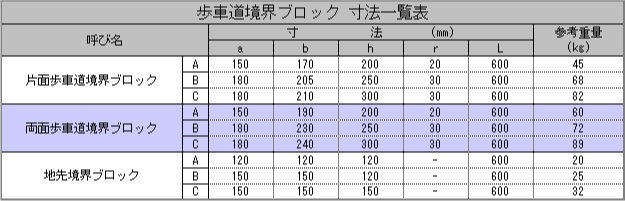

歩車道境界ブロック・地先境界ブロック






道路系製品トップへ

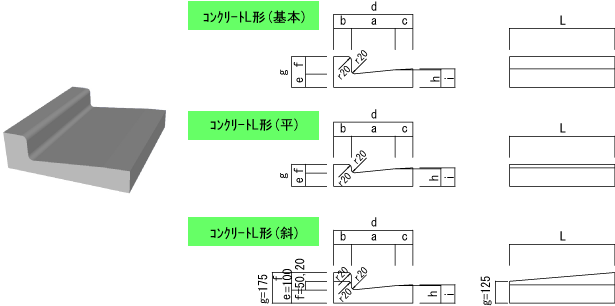

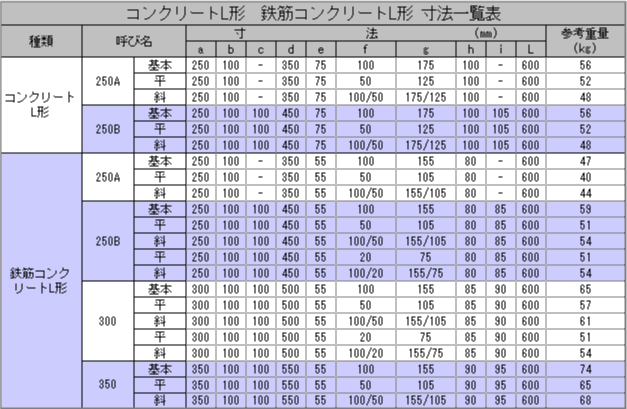

 鉄筋コンクリートL形


鉄筋コンクリートL形







道路系製品トップへ
