  土留系製品ラインナップ    wall products

造成や区画整理などに最適な擁壁類をはじめ土壁を各種、取り揃えています。

 ボックス製品




L型擁壁
逆L型擁壁
壁表面側から施工できる擁壁です。
スーパーテールアルメ
ローコスト・ハイスピード・ハイクオリティ

テールアルメ

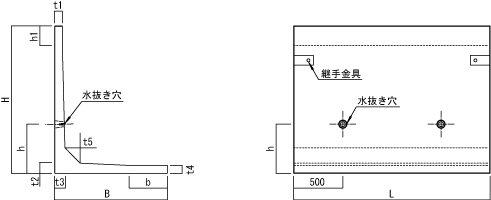

  L型擁壁

 特 長




■ Q=1.0ton/u(10KN/u)で規格された道路用L型擁壁です。

■ 試行くさび法で安定計算しているので、安心して使用できます。

■ 短尺、コーナー部の異形品にも対応します。(天端斜切りも製作可)

■ 使用条件ごとの構造計算、配列図も作成します。

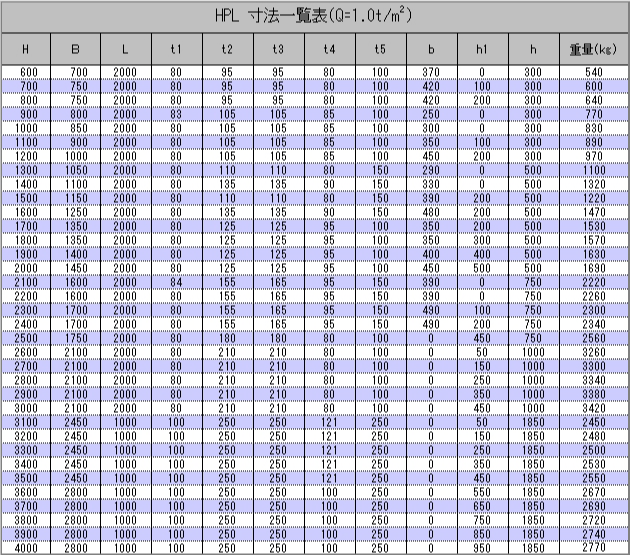

 規 格









土留系製品トップへ

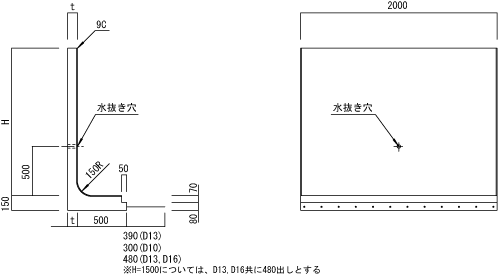

 逆L型擁壁

 特 長





■ 民地側に底版部が設置できない場合に使用される擁壁です。

■ 歩道部の幅員確保や切土部の法止めとして使用されます。

■ L型水路としても使用することができます。

※上戴荷重ごとに底版長の検討が必要となります。詳しくはお問合せ下さい。

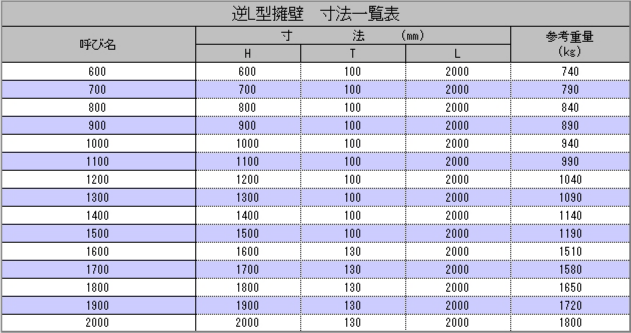

 規 格









土留系製品トップへ


 スーパーテールアルメ (S.T.A)

 特 長



スーパー・テールアルメ工法は、信頼性のあるテールアルメ工法を改善・改良した新技術です。
ロー・コスト、ハイ・スピード、ハイ・グレードな補強土壁を構築できます。
また数々の地震に耐えた実績と経験から耐震性の高い補強土技術を提供いたします。

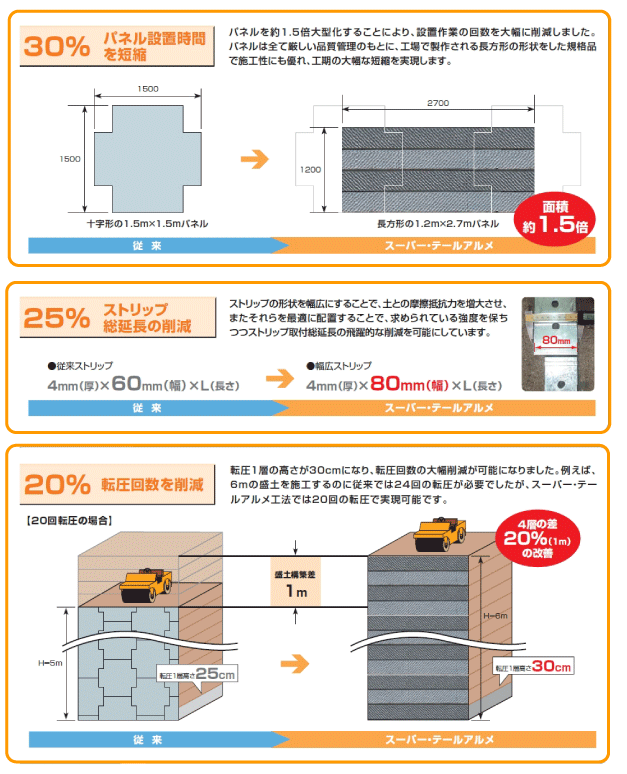

■ トータルコストの削減
 ●パネルの大型化
  大型長方形パネルの採用により、壁面設置時間が従来より30%短縮。
 ●ストリップ総延長の削減
  ストリップの最適配置と最適断面により、取付総延長が従来より25%削減。
 ●転圧回数の改善
  転圧1層の高さを30cmにし、まき出し・転圧等の土工手間が従来より20%削減。

■ 景観デザインの向上
 大型長方形のパネルを採用することで、様々なデザインパネル/アートレリーフを
 選択可能です。

■ 安全性の向上
 プレキャスト部材の天端異形パネルやキャップを採用することで、現場打ち調整
 作業や足場組立作業の軽減できます。








 規 格 及び コスト削

各部材は従来テールアルメ工法のものを改良・応用しており、施工面・経済面に大きなメリットをもたらします。




土留系製品トップへ


 テールアルメ (T.A)

 特 長



テールアルメ工法は今から40年前にフランスで発明された、盛土を垂直に高く築き上げることのできる工法です。盛土の中にリブ付きストリップ(帯状・鋼製補強材)を敷設し、コンクリートスキン(ユニット化された壁面パネル)で盛土表面を覆うことにより、垂直で高い擁壁を可能にしました。土をストリップで補強することから補強土と呼ばれ、その原理は現在ある多くの工法の原点となっています。長年のノウハウに裏付けされた信頼性により、テールアルメ工法は世界で、日本で、最も実績の多い工法です。



■ 特 長

●垂直盛土に適用できるため、最小限の用地幅で済み、土地の有効利用ができます。

●ストリップと呼ぶ鋼材を土の中に層状に埋め込み転圧し、土との摩擦力により
 安定した土構造物を造ります。

●規格化されたプレハブ工法のため現場での施工性がよく、工期短縮が可能です。







※規格等、詳しくはお問合せ下さい。


土留系製品トップへ
