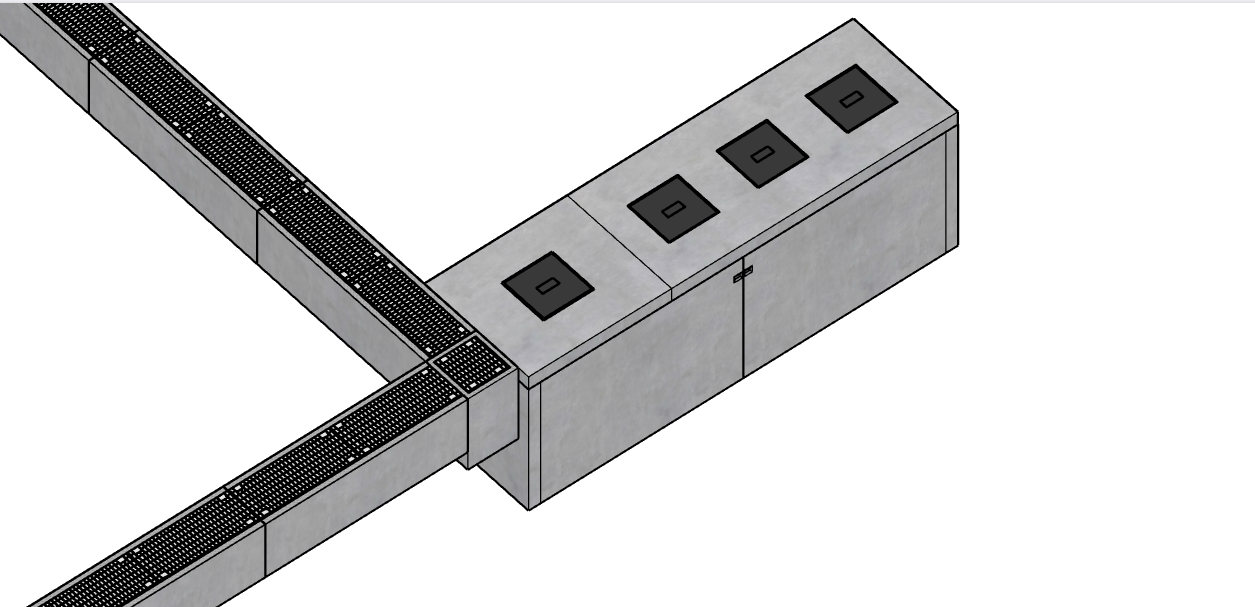

油水分離槽アクシスは、浮上油分と沈砂を捕捉する現場打ち不要のプレキャスト製品です。容量・型式は敷地条件に応じて選定し、容量計算および構造計算は当社で行います。上図は一例で、ほかにも複数の型式をご用意しています。

油分を含む排水を一箇所に集めて処理する計画であれば、用途は問いません。次のような施設でご検討いただけます。

• 洗車ヤード・洗車設備
• 給油所・サービスステーション
• 運送・バス・建機の車両基地
• 整備工場・車両洗浄場
• 資材ヤード・ストックヤード
• 工場内の洗浄設備まわり

いずれの用途でも、区画を囲って集水面を閉じるという考え方は共通です。以下では、その作り方をご説明します。

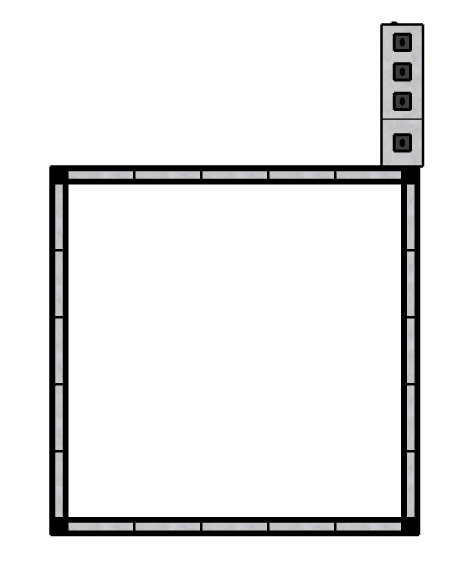

油分を扱う区画では、対象範囲を側溝で囲って集水面を閉じる設計が多く採られます。囲えば必ず入隅が生じますが、ここを現場打ちで処理すると、止水・仕上がり・工期のいずれにも負担が残ります。

当社の横断側溝300と集水桝は、いずれも外寸500mmで揃えてあります。四隅と分岐に桝を置くだけで通りが乱れず、掘削幅と基礎砕石幅も統一できます。

なお、横断側溝を現場で切断することは想定していません。短尺品および斜め切りは工場製作で対応します。

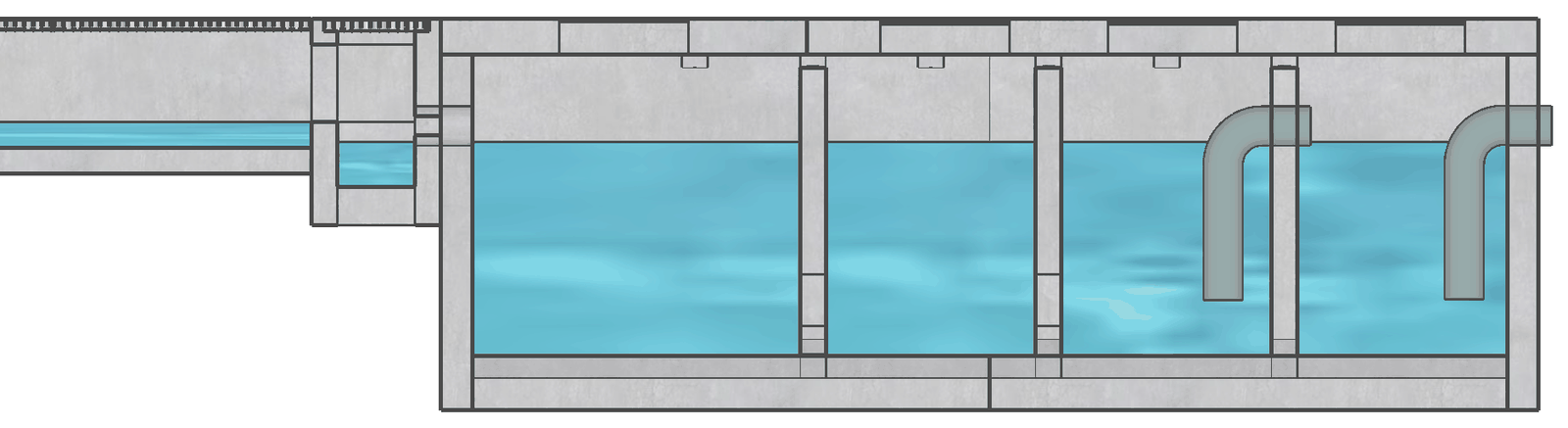

上図は左から右へ水が流れる側面断面です。区画を横断する側溝で面の水を受け、流末の集水桝でいったん落とします。集水桝は底付き構造のため、側溝を流れてきた土砂はまずここに溜まります。

分離槽に入った水は、隔壁で仕切られた槽を順に移りながら流速を落とします。浮上した油分は水面側に留まり、下層の水がトラップ管を通って次の槽へ送られ、最終槽から放流管へ抜けます。清掃時に取り出すのは、集水桝の土砂と槽内の浮上油分です。

受ける横断側溝300

区画を横断して面の水を受けます。呼び高さを3段階から選べるため、縦断勾配を製品側である程度吸収でき、調整コンクリートを減らせます。

区切る集水桝（内空300×300）

入隅・出隅・分岐に使用します。外寸が横断側溝と一致するため、通りを乱さずに納まります。天端は縞鋼板の受枠でガードしています。

落とす集水桝（底付き構造）

側溝を流れてきた土砂は、分離槽へ入る前にここに溜まります。清掃はこの桝から行います。

つなぐ集水桝

油水分離槽や既設管との接続に使用します。管底高さの調整もこの位置で行います。

分離する油水分離槽アクシス

連槽を通過する間に流速を落とし、浮上油分と沈砂を捕捉します。型式選定・容量計算・構造計算は当社で行います。

横断側溝300

内幅300mm／外寸500mm。単位mm。重量は本体のみ。横断側溝の図面（JWW／DXF／PDF）を製品一覧で見る

集水桝

単位mm。桝の有効高さの関係から、組み合わせる横断側溝は300Cまでとなります。

集水側溝・集水桝・油水分離槽は、取り合い部の寸法と管底高さが相互に影響します。個別に選定すると、施工時に現場打ちでの調整が発生しやすくなります。仕様書には次のような記載をご検討ください。

集水側溝、集水桝及び油水分離槽は、取り合い部の整合が製品図により確認できる組み合わせとする。

当社では、整合を確認した組み合わせと製品図をご提供しています。設計段階でのご相談も承ります。
